手机型遥控器使用说明

来源:潜水泵遥控器|潜水泵遥控开关|配电柜遥控器|配电箱遥控器|河南金宏源电子科技 时间:2017-05-23
手机型遥控器使用说明


一、产品名称


       (GSM)手机远程遥控器


二、产品概述


         GSM-2L-KG型手机遥控器,通过移动GSM手机无线远程控制。采用外置天线,信号强,全网覆盖接收。真人语音回复,更人性化设计,输出两路开关信号,根据自己的需要外加电路。其遥控距离不受空间障碍物的限制只要有移动信号即可。


三、适用范围


 1、工程机械 2、 照明设备  3、 工业电器  4、电动大门  5、配电柜及3千瓦以内的各种用电设备


三、技术参数:


工作电压:AC220V  380V   DC12V (可选)


控制方式: 2路互锁  2路点动


控制路数:2路控制,互锁控制输出  点动控制输出


控制功率:每路≤500W


工作环境:-20℃-50℃


产品尺寸:14.5cm*9cm*4cm

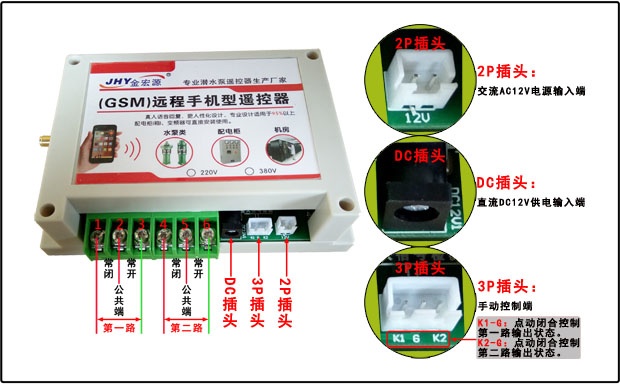

四、状态选择及接线

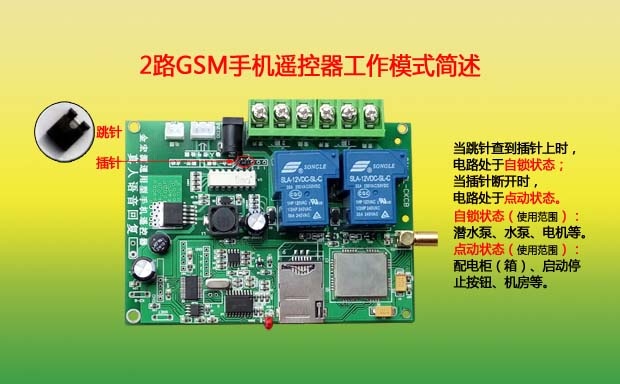

     1.状态选择:将跳针冒插在跳针上面,即是【互锁】状态,不插为【点动】状态。出厂为【点动】状态,跳针冒在跳针的一条腿上面插着!如图:1

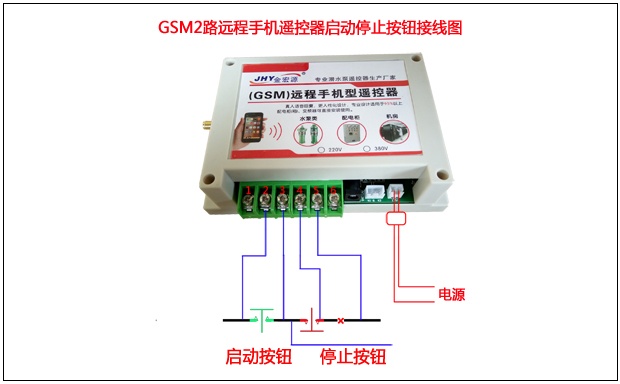

     2.点动接线:点动状态接线,常用于配电柜的启动和停止按钮上,将第一路的常开两根线接在启动按钮的两端(并联在启动按钮上),将停止按钮上面其中的一根线剪断,接到第二路常闭的两个接线柱上面(串联在停止按钮上)!如图2

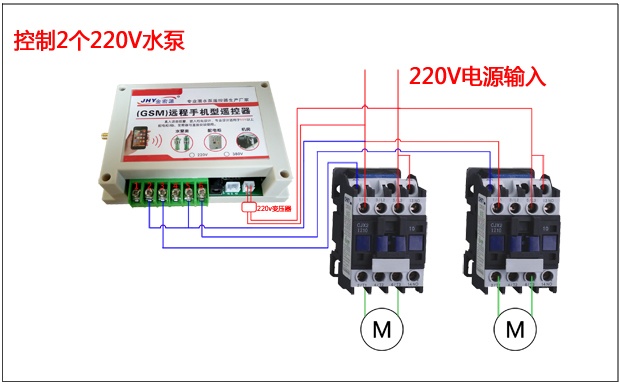

     3.互锁接线:互锁接线,就是把常开端和公共端当开关来使用,3KW以内可直接使用!具体接线如图3  4
     五、操作方法


在手机遥控器的顶部有插卡的地方,插入手机卡。


1,插入手机卡,注意方向金属面朝下、缺口向里,不要带电插拔。


2,接通电源,指示灯亮500ms,明暗交替时间均等,表示主机正在搜寻网络,搜寻网络时间大约1分钟,视当地信号情况而定,当指示灯短亮100ms,长灭1S,表示搜寻网络成功,主机进入待机状态,可以接收控制操作。


3,拨通号码后根据语音提示按相应按键操作:


一、手机控制:


模式一【点动】


接通电话后语音:“请输入操作指令”


按数字1后语音:“开启指令,已开启”


按数字2后语音:“关闭指令,已关闭”


模式二:【互锁】


接通电话后语音:“请输入操作指令”


按数字1后语音:“第一路输出已开启”


按数字2后语音:“第一路输出已关闭”


按数字3后语音:“第二路输出已开启”


按数字4后语音:“第二路输出已关闭”


在模式二增加功能:


按数字5后语音:“第一路记忆开”


按数字6后语音:“第一路关”


按数字7后语音:“第二路路记忆开”


按数字8后语音:“第二路关”


二、手动按键


1、【互锁】


 K1按下    第一路输出开启


 K2按下    第一路输出关闭


2、【点动】


 K1按下    第一路输出点动


 K2按下    第二路输出点动


六、密码设定


一、恢复出厂密码“000000”   6位0


1、操作按下“K2-Q"按键 3秒不松开,指示灯LED2闪动  表示恢复密码成功(同时语音提示恢复密码成功)


二、如果密码是“000000”


1、打通电话后语音提示“请输入操作指令”按相应按键控制操作


(只有密码是“000000” 时直接操作不需要输入密码)


三、若密码不为“000000”而任意数字6位  操作方法


1、打通电话后语音提示“请输入密码”


*123456*若输入正确   语音提示《请输入操作指令》


若输入不正确 语音提示《密码错误》


若不是*开头、按任意按键语音提示《请输入密码》


四、修改密码(知道密码才能修改密码)


1、打通电话正确操作后,按


*1#原密码#新密码* 提示音《修改密码成功》


如果修改不正确


(修改位数不够或原密码错误,操作超时) 提示《修改密码错误》


七、注意事项


1、避免让遥控器曝晒於烈日下或在雨中使用,并应避免摔撞,若遥控器经泡水或雨淋 请尽快擦乾表壳,严重进水者切忌立即通电,以免导电烧坏内部零件,并请尽早送修。


2、若遥控器长期闲置不用,则需断掉电源,拔出手机卡,放置干燥通风处,防止空气中的水气进入遥控器对零件造成伤害。


3、打不通电话或无话接通时,应切断电源,从新插拔卡后,使遥控器从新读卡使用!


4、通电后请避免身体触及遥控器接线端子!造成触电的危险!


八、型号说明及附件


●附件(标准配置):接收主机一个吸盘天线一个


变压器一个使用说明一本


九、售后服务


该产品保修一年,长期负责维修,人伪损坏和天灾及不可抗拒原因损坏不在保修之内。
